IEPE Sensor - 48 Volt Phantomspeisung XLR Adapter
MP48
Der MP48 Adapter stellt eine hervorragende Brücke zwischen der Professionellen Studiotechnik und der Professionellen Messtechnik dar.
- Frequenzgang : 1 Hz – 350 kHz (-0,5 dB)
- Spannung : 18 – 48 Volt
- XLR-Male auf BNC-Female
- Betrieb mit 48V Phantomspeisung über den XLR-Anschluss
- Liefert ICP Konstantstrom am BNC-Anschluss
- Keine separate Spannungsversorgung notwendig
-
Preis: 140 €
zzgl. MwSt.
NVH Analyzer Software
mit 4 Kanal USB Audio Interface
Die Erfassung, Messung und Analyse von Schall- und Schwingungsdaten erfolgt unter Verwendung von Studiotechnik, USB-Audio-Konvertern.
In der vorliegenden Präsentation werden IEPE-Sensoren, ein Messmikrofon und ein triaxialer Beschleunigungssensor mit der wissenschaftlichen NVH-Analyzer-Software kalibriert.

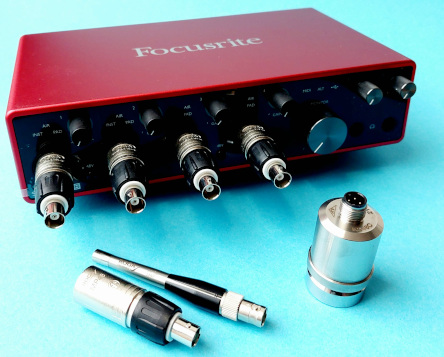

Hierbei kommt ein 4-Kanal-Focusrite-Scarlett-18i8-3rd-Gen-Konverter zum Einsatz. Die NVH Analyzer Software kommuniziert via das ASIO Protokoll, sodass alle ASIO-fähigen Geräte mit der Software kompatibel sind.
Alle IEPE Sensoren wie Beschleunigungsaufnehmer, Messmikrofone, Impulshammer und Kraftaufnehmer lassen sich bequem an Computer-Audio-Interfaces (USB-Interfaces), Mischpulte und Recorder Systeme mit 48 Volt Phantomspeisung anschließen.
Die 48 Volt Phantomspeisung wird auf einer kleinen Platine im Neutrik XLR Stecker auf den IEPE Sensorstandard transformiert.
IEPE USB Audiokarte
32-Bit Float IEPE Interface
Frequenzgang 10 Hz bis 95 kHz
MP48 + ZOOM UAC-232 Set
- Preis 490 € + MwSt.
ZOOM UAC-232 IEPE Sound Card realisiert mit den MP48 IEPE-XLR Adaptern. Sie bietet herausragende technische Eigenschaften in Bezug auf die Linearität des Frequenzgangs von 10 Hz bis 95 kHz und ein Signal-Rausch-Verhältnis mit 32-Bit-Float-Technologie. Sie müssen sich nicht mehr um die optimale Aussteuerung kümmern. Es eignet sich besonders für Messmikrofonanwendungen wie Ultraschallmessungen oder Messungen von sehr leisen Geräuschen in einer Messkammer.
- Duale A/D-Schaltung mit 32-Bit-Float-Aufnahmetechnologie
- Hochwertige Mikrofonvorverstärker, die qualitativ den Modellen aus dem F6 entsprechen
- Zwei XLR/TRS-Combo-Eingänge / Kopfhörer-Ausgang / zwei TRS-Ausgänge
- Samplingrate bis 192 kHz
- Kompatibel mit Windows, Mac und iOS-Geräten (Android wird nicht unterstützt)
- Vertikale oder horizontale Aufstellung
- Leistungsstarker Kopfhörer-Ausgang (100 mW)
- Bus-gespeister Betrieb
- Lieferumfang:
- 2 * MP48 IEPE XLR Adapter + 2 Kanal USB Audio Interface
